進口水泵擴散過濾器
閥門型號：SDFX
功能：同時具備彎頭、過濾器及整流三功能。
閥體材質：球墨鑄鐵
產品特點：特殊的整流板結構，能消除紊流、減小氣蝕
客戶詢價單直接撥打021-8037 0923 至營銷部，或者發送至企業郵箱，也可通過右側QQ咨詢。
具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
進口水泵擴散過濾器產品概述
德國COLAVAL閥門辦事處提供【水泵導流吸入口擴散過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。| 進口水泵擴散過濾器概述： |

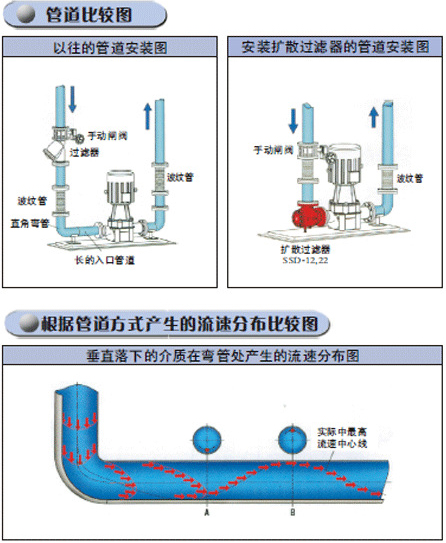

擴散過濾器介質流速分布示意圖比較：在A、B點急劇變化的流路管道上，產生不規則的流速被泵吸入，產生可變的重負荷，出現震動和氣穴與巨大的噪音并影響泵的使用壽命。安裝擴散過濾器可降低管道內的流速，而并不影響管道的流量，通過內部的導流板均勻的分布流速，保證泵的長期穩定運行。
篩網目數與粒徑(μm)對照表
| 目數 | 微米 | 目數 | 微米 | 目數 | 微米 | 目數 | 微米 |
| 2.5 | 7925 | 12 | 1397 | 60 | 245 | 325 | 47 |
| 3 | 5880 | 14 | 1165 | 65 | 220 | 425 | 33 |
| 4 | 4599 | 16 | 991 | 80 | 198 | 500 | 25 |
| 5 | 3962 | 20 | 833 | 100 | 165 | 625 | 20 |
| 6 | 3327 | 24 | 701 | 110 | 150 | 800 | 15 |
| 7 | 2794 | 27 | 589 | 180 | 83 | 1250 | 10 |
| 8 | 2362 | 32 | 495 | 200 | 74 | 2500 | 5 |
| 9 | 1981 | 35 | 417 | 250 | 61 | 3250 | 2 |
| 10 | 1651 | 40 | 350 | 270 | 53 | 12500 | 1 |
| 進口水泵擴散過濾器參數： |
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-10℃≤T≤120℃
適用介質：水、油
閥體材質：鑄鐵、碳鋼、不銹鋼
連接方式：法蘭連接
不銹鋼絲網的技術特性
| 孔目數目(英寸) | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| 絲徑 | 0.508 | 0.457 | 0.376 | 0.315 | 0.315 | 0.315 | 0.273 |
| 可攔截粒徑(μm) | 2032 | 1660 | 1438 | 1279 | 1096 | 955 | 882 |
| 有效面積(%) | 64 | 61 | 63 | 65 | 61 | 57 | 59 |
| 孔目數目(英寸) | 24 | 26 | 28 | 30 | 32 | 36 | 38 |
| 絲徑 | 0.273 | 0.234 | 0.234 | 0.234 | 0.234 | 0.234 | 0.213 |
| 可攔截粒徑(μm) | 785 | 743 | 673 | 614 | 560 | 472 | 455 |
| 有效面積(%) | 59 | 59 | 56 | 53 | 50 | 46 | 46 |
| 孔目數目(英寸) | 40 | 50 | 60 | 80 | 100 | 120 | |
| 絲徑 | 0.193 | 0.152 | 0.122 | 0.102 | 0.081 | 0.081 | |
| 可攔截粒徑(μm) | 442 | 356 | 301 | 216 | 173 | 131 | |
| 有效面積(%) | 59 | 50 | 51 | 47 | 46 | 38 |
| 進口水泵擴散過濾器特性： |
②安裝導向隔板：保障穩流，而且保護泵的葉片；
③安裝了支架：根據現場安裝位置可調節支架的*度；
④安裝了排污栓：便于排污；
⑤角式結構：縮小了安裝空間及減少了施工費用；
⑥水平或垂直安裝：適用于各種安裝條件；
⑦使用了雙重編織網：清洗之后可拆除（需定做）；
⑧安裝了壓差表：清洗過濾網時便于確認（需定做）；
⑨內部安裝了磁鐵：清洗之后可以拆除（需定做）。

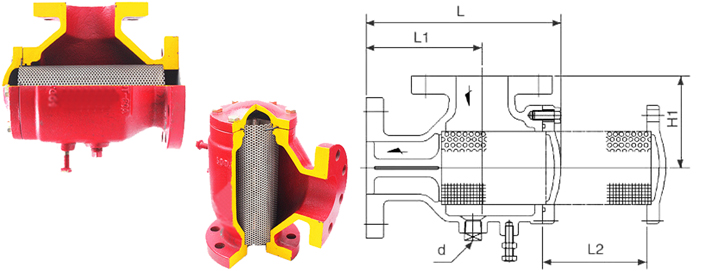

| 進口水泵擴散過濾器尺寸： |
|
|
| 主要連接外形和尺寸 |
單位：mm |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 200 | 210 | 240 | 250 | 290 | 320 | 410 | 450 | 510 | 570 | 640 | 730 | 805 | 940 |
進口擴散過濾器、導流過濾器、吸入口過濾器是一種新型泵入口過濾器，是一種集管道除污、過濾、彎頭與變徑一體的綜合性過濾器。擴散過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當?shù)慕档土魉伲部赏ㄟ^內部導向板使流體分散并均勻的分布流速，保障了泵的長期穩定的運轉。過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件，免受磨損和堵塞。
